رشاشات الحريق (Fire Sprinklers) هي العنصر التنفيذي الأول في أي نظام إطفاء تلقائي معتمد بالرياض، والاختيار الخاطئ لنوع الرأس أو موقع تركيبه لا يُصلحه أي عنصر آخر في المنظومة. الكود السعودي SBC-801 ومعيار NFPA 13 يُلزمان بحسابات دقيقة لمسافات التوزيع (لا تتجاوز 4.6 متراً بين الرؤوس عادةً) ومساحات التغطية (بين 12 و 21 متراً مربعاً للرأس الواحد)، مع تصنيف الرشاش بناءً على البيئة ودرجة الحرارة وارتفاع السقف.
يقدم هذا الدليل التفصيلي كل ما يحتاجه المهندس الاستشاري أو مسؤول المنشأة قبل الشروع في تركيب رشاشات الحريق : الأنواع الستة المعتمدة، آلية عمل الرأس، مراحل التركيب، مسافات التوزيع القياسية حسب تصنيف الإشغال، وأخطاء التوزيع الأكثر شيوعاً في السوق السعودي.

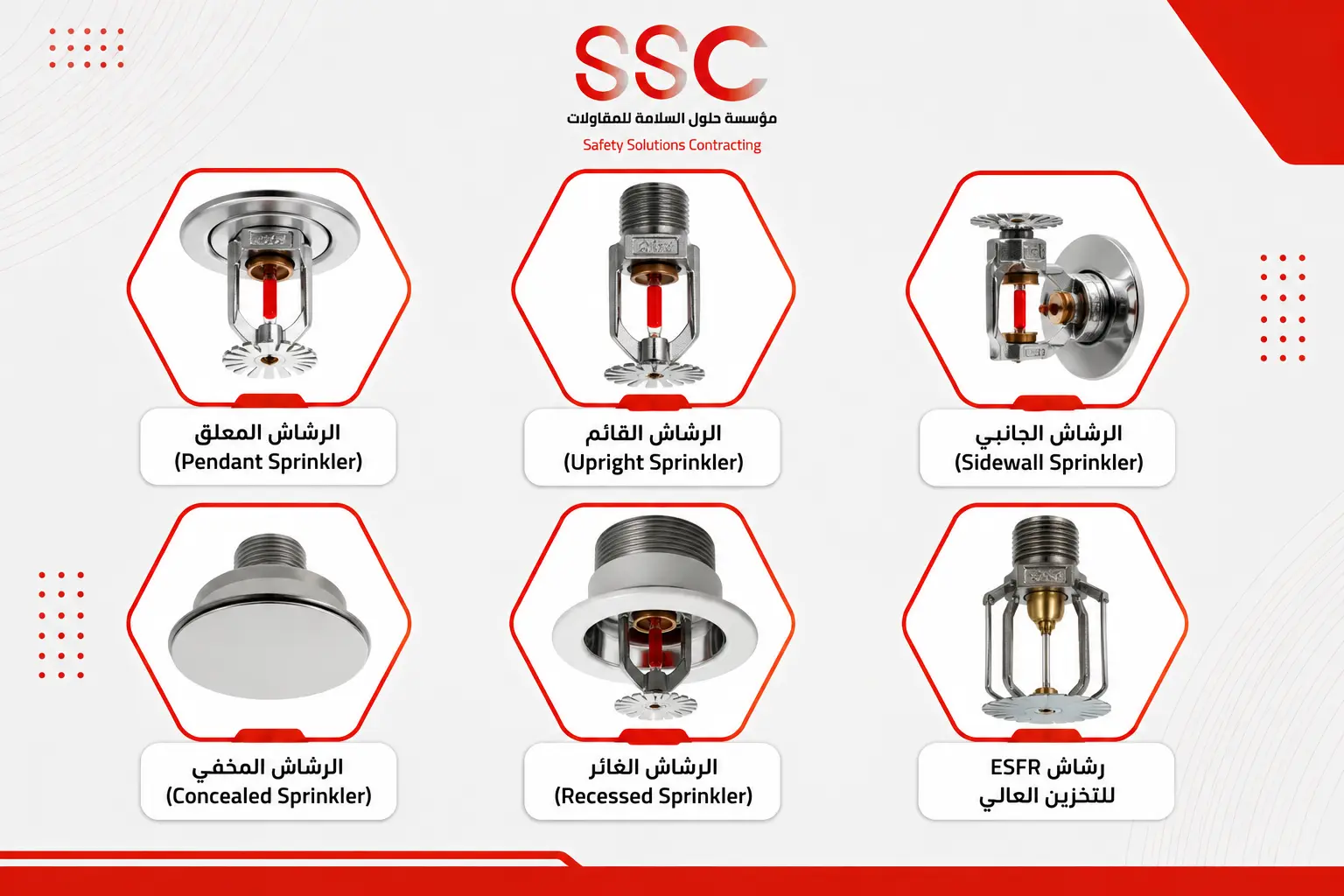

أنواع رشاشات الحريق الستة وفروقها الهندسية
نوع رأس الرشاش يُحدده ثلاثة عوامل مجتمعة: نوع السقف (معلق أو مكشوف)، اتجاه انبعاث الماء المطلوب، وطبيعة البيئة (تجارية أو صناعية أو تخزين عالٍ). تعتمد NFPA 13 ستة أنواع رئيسية للرؤوس.
الرشاش المعلق (Pendant Sprinkler)
هو النوع الأكثر انتشاراً في المباني التجارية بالرياض. يُركَّب معلقاً من السقف بحيث يتجه العاكس المعدني (Deflector) إلى الأسفل، فيتدفق الماء منه للأسفل ثم يتوزع دائرياً بشعاع يغطي مساحة أرضية محددة تحت الرأس.
البيئة المناسبة: المكاتب، الفنادق، المستشفيات، المولات، المطاعم، أي مبنى بسقف معلق (False Ceiling).
الرشاش القائم (Upright Sprinkler)
يُركَّب فوق الأنبوب مباشرةً بحيث يتجه العاكس إلى الأعلى، فيرتد الماء عن العاكس ثم ينتشر إلى الأسفل دائرياً. الميزة الجوهرية هنا أن الجسيمات والأتربة لا تتراكم على العاكس، ولا تُغلقه.
البيئة المناسبة: المستودعات، الجراجات، المصانع، غرف المولدات، المطابخ التجارية، أي بيئة مكشوفة السقف يتعرض فيها الرشاش للأتربة والزيوت.
الرشاش الجانبي (Sidewall Sprinkler)
يُركَّب على الحائط بحيث يتدفق الماء أفقياً ثم ينحدر إلى الأسفل بشكل قطاعي (ليس دائرياً). يُستخدم في المساحات التي يصعب فيها تمديد أنابيب في السقف، كالممرات الضيقة والغرف ذات السقف الخشبي أو التاريخي.
البيئة المناسبة: الممرات، الغرف الفندقية الصغيرة، المطاعم في المباني التراثية، الأماكن التي يمنع فيها تعديل السقف.
الرشاش المخفي (Concealed Sprinkler)
هو رشاش معلق (Pendant) بغطاء تجميلي معدني يخفيه في السقف تماماً حتى تصبح أنبوبته مساوية لسطح السقف بصرياً. عند بلوغ الحرارة عتبة محددة، يسقط الغطاء أولاً بسبب انصهار لحام حراري ثم يتفعّل الرأس في الثواني التالية.
البيئة المناسبة: المطاعم الفاخرة، الفنادق ذات الفئة الخمس نجوم، صالات الاجتماعات، المنشآت التي تُولي أولوية للتصميم الداخلي.
الرشاش الغائر (Recessed Sprinkler)
نسخة بين المعلق العادي والمخفي، حيث يظهر رأس الرشاش جزئياً في السقف مع غطاء زخرفي دائري حوله. أقل بروزاً من Pendant التقليدي لكن ليس مخفياً بالكامل مثل Concealed.
البيئة المناسبة: المكاتب الحديثة، المحلات التجارية، أي بيئة تتطلب توازناً بين الأداء والمظهر.
رشاش ESFR للتخزين العالي
Early Suppression Fast Response رشاش متخصص للمستودعات ذات ارتفاع التخزين فوق 7.6 متر. يختلف جوهرياً عن الرؤوس القياسية في أنه يهدف إلى إخماد الحريق (Suppression) لا مجرد التحكم فيه (Control)، عبر إطلاق كميات ماء أعلى بضغط أكبر لاختراق النيران وصولاً إلى مركز التخزين.
البيئة المناسبة: مستودعات التخزين اللوجستي (Amazon-style)، منصات النقل، المصانع ذات التخزين الرأسي، مستودعات المواد ذات الاشتعال الشديد.
جدول أنواع الرشاشات بلمحة سريعة
| النوع | اتجاه الرش | البيئة المثالية | المميز |
|---|---|---|---|
| Pendant | لأسفل دائري | مكاتب، فنادق، مستشفيات | الأشيع في التركيبات التجارية |
| Upright | ارتداد ثم لأسفل | مستودعات، جراجات، مصانع | يقاوم تراكم الأتربة والزيوت |
| Sidewall | أفقي ثم منحدر | ممرات، غرف فندقية | لا يحتاج تمديد في السقف |
| Concealed | لأسفل دائري | مطاعم فاخرة، فنادق راقية | مخفي تماماً في السقف |
| Recessed | لأسفل دائري | مكاتب حديثة، محلات | توازن بين الأداء والمظهر |
| ESFR | ضغط عالٍ | مستودعات فوق 7.6م | يُخمد الحريق لا يتحكم فيه فقط |
كيف يعمل رأس رشاش الحريق التلقائي؟
كل رأس رشاش يتكون من خمسة أجزاء هندسية تعمل بترتيب محدد:
- الجسم (Frame) المصنوع من النحاس أو الفولاذ المقاوم للصدأ.
- العنصر الحراري (Thermal Element) إما أمبولة زجاجية مملوءة بسائل يتمدد بالحرارة، أو رابط معدني قابل للانصهار.
- الغطاء (Cap) الذي يمنع تسرب الماء في الوضع الطبيعي.
- العاكس (Deflector) المعدني الذي يحدد نمط توزيع الماء بعد التفعّل.
- مدخل الأنبوب (Inlet) الذي يتصل بشبكة تغذية المياه.
عند ارتفاع الحرارة عند نقطة تركيب الرأس إلى الحد المُصمَّم عليه (68 درجة مئوية عادةً للرؤوس ذات الأمبولة الحمراء)، ينكسر العنصر الحراري ويسقط الغطاء، فيبدأ الماء بالتدفق تحت الضغط ويصطدم بالعاكس الذي يوزعه على المنطقة أسفل الرأس.
هذا التصميم يعني ضمنياً أن الرأس يعمل باستقلالية تامة عن باقي الرؤوس، وأن المياه لا تتدفق إلا في نقطة الحريق الفعلية، وهو ما يُميز الحماية التلقائية عن الأنظمة اليدوية.
مساحات التغطية والمسافات القياسية وفق تصنيف الإشغال
هذا هو الجدول التقني الأهم في تصميم شبكة الرشاشات، ويُحدده NFPA 13 المعتمد في SBC-801:
| تصنيف الإشغال | نوع المنشآت | مساحة تغطية الرأس (م²) | أقصى مسافة بين الرؤوس (م) | أقصى مسافة من الحائط (م) |
|---|---|---|---|---|
| Light Hazard | مكاتب، مدارس، مساجد، عيادات | 18 إلى 21 | 4.6 | 2.3 |
| Ordinary Hazard – Group 1 | مطاعم، مغاسل، مواقف سيارات | 12 إلى 12 | 4.6 | 2.3 |
| Ordinary Hazard – Group 2 | معارض، ورش، محلات، مكتبات | 12 إلى 12 | 4.6 | 2.3 |
| Extra Hazard – Group 1 | مصانع بها سوائل مشتعلة محدودة | 9 إلى 12 | 3.7 | 1.85 |
| Extra Hazard – Group 2 | ورش رش، مصانع بلاستيك، تخزين إطارات | 9 | 3.7 | 1.85 |
| High-Piled Storage | تخزين رأسي فوق 3.7م | 9 (ESFR) | 3.7 | 1.85 |
بالإضافة إلى الحد الأقصى، هناك حدود دنيا لا يجوز النزول عنها:
- الحد الأدنى للمسافة بين رأسين متجاورين: 1.83 متر لمنع التداخل والتبريد المتبادل بين الرؤوس.
- الحد الأدنى للمسافة من الحائط: 10 سنتيمترات لضمان عدم اصطدام الرش بالحائط قبل التوزيع.
مبدأ K-Factor: تصنيف الرشاشات هيدروليكياً
K-Factor هو معامل تدفق الماء لكل رأس، ويحدد كمية المياه التي يُطلقها الرأس عند ضغط معين. المعادلة الأساسية:
Q = K × √P (حيث Q معدل التدفق و P ضغط الماء و K معامل التدفق)
الرؤوس القياسية تحمل معاملات محددة يختارها المصمم حسب تصنيف الإشغال:
| K-Factor | معدل التدفق التقريبي | الاستخدام |
|---|---|---|
| K=5.6 | تدفق قياسي | Light Hazard (مكاتب) |
| K=8.0 | تدفق متوسط | Ordinary Hazard (تجاري) |
| K=11.2 | تدفق مرتفع | Extra Hazard (صناعي) |
| K=14.0 إلى 25.2 | تدفق عالٍ جداً | ESFR للتخزين العالي |
اختيار K-Factor غير المناسب يؤدي إلى نتيجتين خطيرتين: إما تدفق غير كافٍ لإخماد الحريق (K منخفض)، أو إجهاد مبالغ للمضخة والخزان (K مرتفع بلا داعٍ).
مراحل تركيب رشاشات الحريق
التصميم والحسابات الهندسية وفق NFPA 13
تبدأ العملية بمخطط توزيع الرشاشات (Sprinkler Layout) الذي يُعده مهندس مسجل، ويشمل:
- تحديد تصنيف الإشغال لكل منطقة في المنشأة
- حساب عدد الرشاشات المطلوبة بناءً على مساحة التغطية المسموحة
- تحديد نوع كل رأس (Pendant / Upright / Sidewall حسب طبيعة السقف)
- الحسابات الهيدروليكية لضغط الماء المطلوب عند أبعد رأس
- تحديد K-Factor المناسب لكل منطقة
- تحديد ألوان الأمبولات (درجات التفعيل) حسب الحرارة المتوقعة
يُقدَّم المخطط للمديرية العامة للدفاع المدني للاعتماد قبل بدء أي عمل ميداني.
تمديد الأنابيب وتركيب الرؤوس
بعد الاعتماد، تبدأ مرحلة التمديد الفعلي. الأنابيب المعتمدة يجب أن تحمل شهادة UL Listed أو FM Approved، وتُعلَّق باستخدام معلقات (Hangers) بمسافات لا تتجاوز 3.7 متر بين معلق وآخر للأقطار الصغيرة (حتى 25 مم).
تركيب الرؤوس نفسها يتطلب دقة عالية:
- استخدام مانع تسرب مخصص لرشاشات الحريق (لا يُقبل تفلون عادي)
- إحكام العزم بمفتاح متخصص لتجنب كسر الأمبولة أثناء الشد
- مراعاة عمق الغور في السقف المعلق للرؤوس Concealed و Recessed
- التحقق من اتجاه العاكس (لأعلى في Upright، لأسفل في Pendant)
اختبار الضغط والتدفق
ثلاثة اختبارات فنية إلزامية قبل استدعاء الدفاع المدني:
اختبار الضغط الهيدروستاتيكي: يُضخ الماء في الشبكة عند ضغط 200 psi لمدة ساعتين متصلتين، ولا يُقبل أي هبوط في الضغط.
اختبار التدفق (Flow Test): عبر صمام تفتيش خاص يُثبَّت عند أبعد نقطة عن المضخة (Inspector Test Valve)، للتحقق من أن معدل التدفق يطابق الحسابات الهيدروليكية.
اختبار الرأس المرجعي (Sprinkler Reference Test): عينة عشوائية من رؤوس الشبكة تُختبر بجهاز خاص للتحقق من درجة تفعّلها ومطابقتها لبيانات المصنع.
الفحص الميداني من الدفاع المدني
بعد الاختبارات الثلاثة الناجحة، يُقدَّم طلب الفحص الرسمي مع الملف التالي:
- المخطط المعتمد بختم الدفاع المدني قبل التنفيذ
- شهادات UL/FM لكل رشاش (رقم موديل + رقم دفعة)
- تقارير الاختبارات الثلاثة موقعة من المهندس المشرف
- مصفوفة الربط (Cause & Effect) مع نظام الإنذار
- ترخيص الشركة المنفذة ساري المفعول
يحضر مفتش الدفاع المدني للمطابقة الميدانية، وتُصدر شهادة السلامة في 3 إلى 7 أيام عمل عند اجتياز الفحص.
أخطاء التوزيع الأكثر شيوعاً في السوق السعودي
هذه الأخطاء الميدانية شائعة جداً في المشاريع غير المحكومة هندسياً، ويرصدها مفتشو الدفاع المدني بشكل متكرر:
- تركيب Pendant في سقف مكشوف: تتراكم الأتربة على العاكس فيقل أداؤه. الصحيح هو Upright.
- تجاوز الحد الأقصى للمسافة بين الرؤوس (4.6م Light / 3.7م Extra): يترك مناطق غير مغطاة يتفاداها الماء عند التفعّل.
- تركيب الرأس أقل من 10 سنتيمترات من الحائط: يصطدم شعاع الماء بالحائط قبل التوزيع فتقل التغطية الفعلية بأكثر من 40%.
- استخدام تفلون عادي بدلاً من مانع تسرب رشاشات مخصص: يتفكك تحت ضغط الحريق العالي ويسبب تسرباً في الشبكة.
- الشد المفرط للرأس بمفتاح غير مخصص: يكسر الأمبولة الزجاجية داخل الرأس ويجعله معطلاً دون علم أحد.
- تركيب رشاشات Light Hazard في منشأة صناعية: تفشل تماماً في إخماد الحريق لأن K-Factor غير كافٍ.
- إهمال الرشاشات فوق السقف المعلق عندما تكون المسافة بين السقف الحقيقي والمعلق أكبر من 85 سنتيمتر: يُلزم NFPA 13 بتركيب رشاشات مزدوجة في هذه الحالة.
الصيانة الدورية لرشاشات الحريق
الحفاظ على شهادة السلامة السارية يتطلب صيانة موثقة وفق NFPA 25، وتنقسم إلى مستويات زمنية:
- فحص أسبوعي: مؤشرات ضغط الماء على المضخة الرئيسية والمساعدة.
- فحص شهري: صمامات التحكم والتأكد من وضعها المفتوح.
- فحص ربع سنوي: صمامات فحص التدفق المائي (Water Flow Switches).
- فحص سنوي شامل: اختبار Main Drain، فحص عيني لكل رأس، اختبار المضخة تحت الحمل.
- اختبار كل 50 سنة: للرؤوس القياسية (Standard Response).
- اختبار كل 20 سنة: للرؤوس السريعة (Quick Response).
- استبدال كل 5 سنوات: للرؤوس في بيئات التآكل أو الحرارة المرتفعة.
تاريخ إنتاج كل رأس مطبوع عليه، ويُستخدم لاحتساب موعد الفحص أو الاستبدال.
الأسئلة الشائعة عن تركيب رشاشات الحريق
هل تُفعَّل جميع رشاشات الحريق في المبنى عند اندلاع الحريق؟
لا، كل رشاش يعمل باستقلالية تامة. عند ارتفاع الحرارة في نقطة معينة يذوب أو ينكسر عنصر الكشف في الرشاش الأقرب للحريق فقط ويُطلق الماء. تُظهر إحصاءات NFPA أن أكثر من 88% من الحرائق في المباني المُجهزة بأنظمة رشاشات تُخمد بواسطة رأس رش واحد أو رأسين فقط، وهذا التصميم مقصود لتقليل الأضرار المائية غير الضرورية.
ما المسافة الصحيحة بين رشاشات الحريق وفق الكود السعودي؟
وفق NFPA 13 المعتمد في SBC-801، الحد الأقصى للمسافة بين الرشاشات هو 4.6 متر للإشغال الخفيف والعادي، و3.7 متر للإشغال العالي. مساحة تغطية الرأس الواحد تتراوح بين 12 و 21 متراً مربعاً حسب تصنيف الإشغال. الحد الأدنى للمسافة بين رأسين متجاورين هو 1.83 متر، والمسافة النهائية تُحسب هندسياً في مخطط التوزيع المعتمد.
هل رشاشات الحريق تُسبّب أضراراً عند التشغيل التجريبي؟
لا يجري الاختبار بالرشاشات ذاتها في الغالب، بل باختبار ضغط المياه في الشبكة وتدفقها عبر صمامات تفتيش خاصة (Inspector Test Valve) تُثبَّت عند أبعد نقطة عن المضخة. هذا يضمن جاهزية الشبكة دون إتلاف أي منطقة أو محتويات المبنى، ويوفر بيانات دقيقة عن أداء المضخة والضغط عند أبعد نقطة في التصميم.
ما الفرق بين ESFR Sprinkler ورشاشات الحريق العادية؟
ESFR (Early Suppression Fast Response) مُصمَّم للتخزين العالي فوق 7.6 متر في المستودعات. يُطلق كميات ماء أعلى بضغط أكبر لاختراق النيران في أكوام التخزين وإخماد الحريق (Suppression) بدلاً من مجرد التحكم فيه (Control). الرشاش القياسي لا يكفي لهذا النوع من البيئات وفق NFPA 13، ومعامل K-Factor لـ ESFR يبدأ من 14.0 ويصل إلى 25.2.
كم تستغرق صيانة شبكة رشاشات الحريق؟
الصيانة الدورية إلزامية وفق اشتراطات الدفاع المدني ومعيار NFPA 25. تشمل الفحص الربعي لصمامات الإيقاف والسنوي الشامل لاختبار التدفق وفحص الرشاشات. المدة تعتمد على حجم الشبكة، فمستودع بمساحة 2,000م² ينجز فحصه السنوي في يوم عمل واحد، والمكاتب الكبيرة قد تحتاج يومين حسب عدد الأدوار وطول شبكة التمديد.
ما عمر رأس رشاش الحريق قبل الاستبدال الإلزامي؟
وفق NFPA 25، رؤوس الرشاشات القياسية (Standard Response) تُختبر بعد 50 سنة من تاريخ الإنتاج ثم كل 10 سنوات. رؤوس الاستجابة السريعة (Quick Response) تُختبر بعد 20 سنة ثم كل 10 سنوات. رؤوس البيئات الحارة أو المسببة للتآكل تُستبدل كل 5 سنوات. تاريخ الإنتاج مطبوع على كل رأس ويُستخدم كمرجع لاحتساب موعد الفحص أو الاستبدال.
المرجع التقني للمعايير المُطبَّقة
| المعيار | الجهة | ما يُنظّم |
|---|---|---|
| SBC-801 | كود البناء السعودي | الكود الوطني للحماية من الحرائق |
| NFPA 13 | National Fire Protection Association | تصميم وتركيب أنظمة الرشاشات |
| NFPA 20 | NFPA | مضخات الحريق الثابتة |
| NFPA 25 | NFPA | الفحص والصيانة الدورية |
| UL Listed | Underwriters Laboratories | اعتماد رؤوس الرشاشات والأنابيب |
| FM Approved | Factory Mutual Global | اعتماد المعدات وفق التأمين الصناعي |
مقالات ذات صلة قد تفيدك في مشروعك
الفهم الشامل لأنظمة الرشاشات يستوجب قراءة عدة مقالات مترابطة تُشكّل معاً الصورة الهندسية الكاملة:
- إذا كنت في بداية مشروعك، ابدأ بـ مراحل تركيب أنظمة إطفاء الحريق في الرياض خطوة بخطوة لفهم الجدول الزمني الكامل من التصميم إلى الاعتماد.
- الرشاشات جزء من منظومة أشمل، اطلع على أنظمة مكافحة الحريق المعتمدة في الرياض: الأنواع والمعايير لفهم السياق الكامل.
- لتعميق فهم آلية التفعّل التلقائي وأنواعها الأربعة، راجع تركيب نظام الإطفاء التلقائي في الرياض: دليل الاعتماد.
كذلك ترتبط عدة خدمات هندسية بالتنفيذ المتكامل، تُقدمها مؤسسة حلول السلامة للمقاولات ضمن حزمة واحدة:
- التنفيذ الميداني يبدأ بخدمة توريد وتركيب أنظمة الإطفاء بالرياض بالحسابات الهيدروليكية الكاملة.
- الحصول على شهادة السلامة يتطلب الربط الوظيفي مع توريد وتركيب أنظمة إنذار الحريق بالرياض وفق NFPA 72.
- استمرارية الاعتماد سنوياً تستلزم عقد صيانة أنظمة الحريق في الرياض وفق NFPA 25.
المصادر والمراجع الرسمية
- الكود السعودي للحماية من الحرائق SBC 801: الهيئة السعودية للمواصفات والمقاييس والجودة
- NFPA 13 Standard for the Installation of Sprinkler Systems: National Fire Protection Association
- Types of Sprinklers – NFPA Blog: NFPA Official
- NFPA 25 Inspection, Testing, and Maintenance of Water-Based Fire Protection Systems: NFPA
- المديرية العامة للدفاع المدني: وزارة الداخلية السعودية
الخلاصة والخطوة التالية
تركيب رشاشات الحريق في الرياض عملية هندسية تبدأ من تصنيف الإشغال، وتمر بحسابات مسافات التوزيع، واختيار نوع الرأس المناسب من ستة أنواع، وتنتهي باختبار ميداني موثق واعتماد رسمي من الدفاع المدني. الأرقام هنا ليست مرنة، فكل سنتيمتر خارج الحدود القياسية يعني منطقة غير محمية.
مسؤول المنشأة يحتاج شركة هندسية تُتقن الحسابات قبل التنفيذ، وتُوثّق الاختبارات بتقارير مفصلة، وترافقه في مرحلة الاعتماد الرسمي. لتحديد نوع الرشاشات المناسبة لنوع منشأتك وتصنيف إشغالها ومساحاتها، احجز معاينة مجانية من الفريق الهندسي في مؤسسة حلول السلامة للمقاولات خلال 24 ساعة.
